HOLZ-HER ZENTREX 6215 dynamic: Für automatisierte Beschickungslösungen mit Plattenlagersystem

Die horizontale Druckbalkensäge ZENTREX 6215 dynamic ist die leistungsstarke Zuschnittlösung mit Anbindung an Plattenlagersysteme

Mit der horizontalen Druckbalkensäge ZENTREX 6215 dynamic stellt HOLZ-HER die optimale Lösung für die Lageranbindung der leistungsstarken Plattensäge vor. Die ZENTREX 6215 dynamic passt perfekt zum HOLZ-HER Plattenlagersystem STORE-MASTER 5110 und bietet sich als Gesamtpaket für Ihre Werkstatt an, um Ihre Abläufe in der Fertigung zu automatisieren.

Mit einem Sägeblattüberstand von 115 mm, den kraftvollen Aggregaten und der Vielzahl an intelligenten Steuerungsfunktionen, wird Sie die ZENTREX 6215 auch bei großen Serienzuschnitten begeistern. Einzigartig auf dem Markt ist die auf allen Achsen standardmäßig verbaute hochwertige Linearführungstechnik.

Durch die hohen Vorschubgeschwindigkeiten von bis zu 130 m/min am Sägewagen und die steilen Beschleunigungsrampen erreicht die HOLZ-HER Druckbalkensäge neben einer extremen Genauigkeit auch kürzeste Taktzeiten. Zusätzlich minimiert die über die Optimierungssoftware gesteuerte Schnittlängenautomatik die Bearbeitungszeiten aller Schnittpläne.

Der permanente "continuous Check-Up" garantiert Schnittgenauigkeiten von 0,1 mm auf die gesamte Schnittlänge und Schnittbreite.


Mehr Informationen

Downloads

Einfach, schnell und umweltfreundlich: weitere Details als PDF-Dokument zum Download.

Prospekt ZENTREX 6215 (PDF, 961 KB)

Technische Daten

Tabelle öffnen


Technische Details

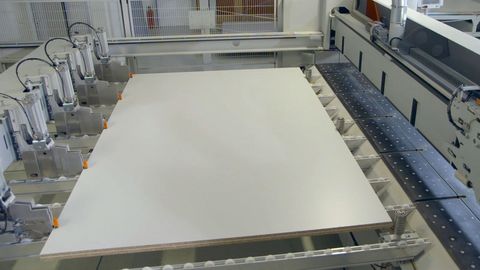

Vorbereitet für Beschickungslösungen

Vorbereitet für zeitgemäße und profitable Beschickungslösungen

Vorbereitet für zeitgemäße und profitable Beschickungslösungen

Lagersysteme bieten voll automatisierte und intelligente Abläufe sowie eine hocheffiziente Nutzung des verfügbaren Lagerplatzes. Ausgereifte, vollintegrierte Software Systeme mit chaotischer Lagerverwaltung erhöhen die Produktionskapazität enorm. Von manueller Beschickung bis zu automatisiertem Plattenhandling aus einem Flächenlager. Die ZENTREX 6215 dynamic ist serienmäßig für ausgereifte Lösungen und für jede Betriebsgröße und Anwendung perfekt vorbereitet.

  • Erweiterte Schnittbreite von 6500 mm - ermöglicht während des Zuschnittes, zeitgleich die Beschickung der Säge mit der nächsten Platte oder mit dem nächsten Plattenpaket. Dadurch entstehen keine Wartezeiten und schnellste Schnittzyklen sind gewährleistet. Ermöglicht auch das Auftrennen großer Platten mittels "Kopfschnitt".
  • Hebbare Werkstückspannzangen in schwimmender Ausführung - über eine Linearführung können die Werkstückspanner Unebenheiten in den Platten/Paketen ausgleichen. Die Spannzangen werden automatisch bei vorgestapelten Plattenpaketen im hinteren Bereich der Maschine auf ihre höchste Position gefahren. Dadurch kann das vorgestapelte Plattenpaket von den Spannzangen überfahren werden; diese können das Paket greifen und Richtung Schnittlinie schieben.
  • 2 Längsausrichter serienmäßig - zum automatischen und schnellen Ausrichten der Platten oder der Plattenpakete.
  • Zusätzliche Rollenbahnen - verhindern das Durchhängen von Resten oder dünnem Plattenmaterial.

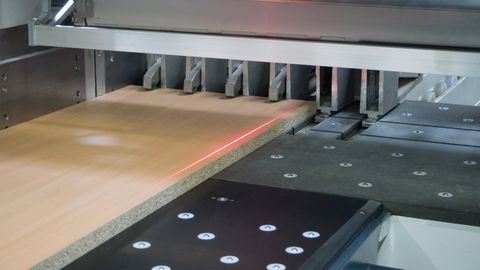

Laserunterstütztes Positioniersystem

Laserunterstütztes Anzeigesystem für fehlerfreie Teile-Identifizierung
Laserunterstütztes Anzeigesystem für fehlerfreie Teile-Identifizierung
Laserunterstütztes Anzeigesystem für fehlerfreie Teile-Identifizierung

Laserunterstütztes Anzeigesystem für fehlerfreie Teile-Identifizierung

Für Plattengrößen, die trotz 3D-Bildschirmsimulation schwer in Länge oder Breite zu unterscheiden sind, bietet die ZENTREX 6215 ein millimetergenaues Laserpositioniersystem. Ihr Vorteil: Ein Nachmessen der Platten oder ein falsches Einlegen in die Maschine gehören damit der Vergangenheit an. Zudem minimieren Sie die Fehlschnitte und Ausschussteile.

2-Stufen Absaugmanagementsystem

Maximale Absaugleistung durch die Synergie der Einzelfunktionen „Dust Control“ und „Clean Protection“

Maximale Absaugleistung durch die Synergie der Einzelfunktionen „Dust Control“ und „Clean Protection“

Dust control – die programmgesteuerte Absaugung

Die Schnittpositionserkennung steuert optimiert alle Absaugöffnungen im Druckbalken. Damit haben Sie zu jederzeit immer die höchste Absaugleistung direkt am Sägeblatt und einen sauberen Maschinentisch. Nicht benötigte Absaugöffnungen werden automatisch geschlossen - können aber bei Bedarf manuell über die Steuerung angepasst werden. und sorgen für einen sauberen Maschinentisch.

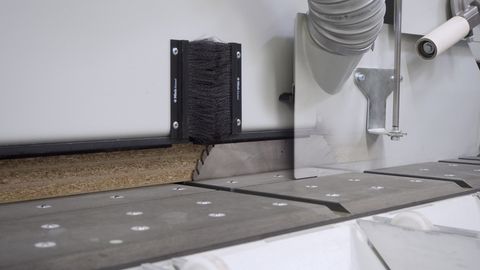

Clean Protection – für Kratzschnitte

Beim Kratzschnitt verhindert eine mitfahrende, intelligente, Absaugeinrichtung hinter dem Sägeblatt, das unkontrollierte wegfliegen der Späne und Staub während des Schneidvorganges. Somit bleibt auch bei sehr schmalen Säumungen (Kratzschnitten) Ihr Maschinentisch sauber.

90° schwenkbares Bedienpult

Die ZENTREX 6215 verfügt im Standard über ein 21,5"-Bedienpult (Option: Touchscreen).

Die ZENTREX 6215 verfügt im Standard über ein 21,5"-Bildschirm (Option: Touchscreen). Das Bedienpult ist dreh-, schwenk- und verschiebbar auf einer Linearführung geführt.

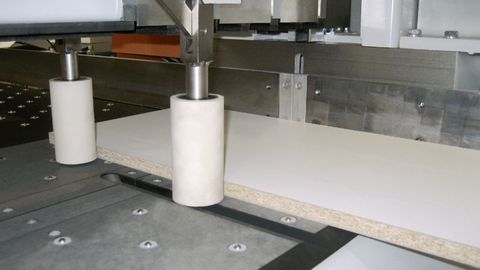

TwinPress – Doppelseitige Winkelpressvorrichtung

Doppelseitige Winkelpressvorrichtung (programmgesteuert) - für kurze Taktzeiten

Doppelseitige Winkelpressvorrichtung (programmgesteuert) - für kurze Taktzeiten

Funktionsumfang:

  • TwinPress – doppelseitiges Anpressen des Werkstücks vor und hinter der Sägelinie
  • Servogesteuert – automatisch vorpositionierend
  • Stufenlos regulierbarer Druck (ab 0 Nm) für dünne und leicht verformbare Materialien. Ein reines Anlegen der Winkelanpressvorrichtung ohne Druck an das Werkstück ist möglich.
  • Andrücklänge: 35 – 2200 mm für beschädigungsfreies Materialhandling
  • Drehend gelagerte Anpressgummirolle verhindert die Beschädigung des Werkstücks

Durchzugskräftige Sägeaggregate bis 21 kW

Das zum Patent angemeldete Sägeaggregat besticht durch Performance, Präzision und enorme Durchzugskraft.

Viel Leistung – hohe Qualität

Das zum Patent angemeldete Sägeaggregat besticht durch Performance, Präzision und enorme Durchzugskraft. Über einen Servomotor hebt das Sägeblatt in Sekundenschnelle auf die gewünschte Höhe. Dabei bleibt der starke Antriebsmotor in Position und muss nicht mit angehoben werden. Dadurch können stufenlos Nuttiefen und Sägeblattüberstände bis 115 mm mit enormer Geschwindigkeit angefahren werden. Plattenstapel werden durch die leistungsstarken Motoren problemlos geschnitten.

Die Vorritzsäge wird programmgesteuert über Servo-Technologie eingestellt. Optional ist auch ein Postformingaggregat für Materialstärken bis 50 mm mit 2,2 kW Leistung erhältlich.

Der massive Aufbau des Maschinenständers und die ideale Kraftübertragung in Dreiecksform erlauben zusammen mit geschliffenen und gehärteten Linearführungen und den bürstenlosen Servoantrieben auf allen Achsen massive Paketschnitte in Perfektion.

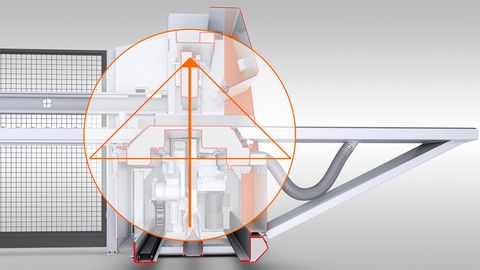

Ausgereiftes Kräftedreieck

Ausgereiftes Kraftdreieck an der Schnittlinie für dauerhaft ideale Sägeleistung

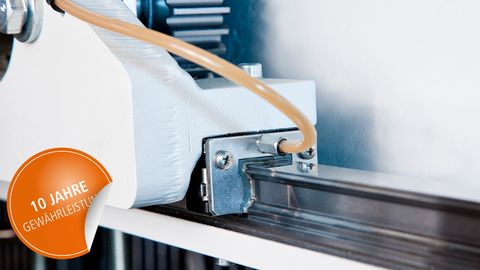

Das HOLZ-HER Sägeaggregat läuft standardmäßig auf gehärteten und abgedeckten Linearführungen. Die Führung sitzt unmittelbar dort, wo das Sägen des Plattenmaterials stattfindet.

Die auftretenden Schnittkräfte werden linear mittig vom Sägeaggregat abgefangen. Ausgereiftes Kraftdreieck an der Schnittlinie für dauerhaft ideale Sägeleistung dank der durchdachten Konstruktion der Sägewagenführung und des wartungsfreien Zahnstangenantriebes.

Security Paket

Das neue „Security Package“ garantiert ein besonders sicheres Arbeiten mit und um die Maschine

Das neue „Security Package“ garantiert ein besonders sicheres Arbeiten mit und um die Maschine

  • Soft-start der Werkstückspanner
  • Safe-line im Druckbalkenbereich
  • Double-check für alle sicherheitsrelevanten Funktionen.

Das optionale Security Paket beinhaltet einen zweiten Rechner und eine unterbrechungsfreie Spannungsversorgung (USV).

Die Intelligenz beim Sägen

Automatische, stufenlose Schnitthöheneinstellung

  • Über die vom Druckbalken gemessene Pakethöhe und des einstellbaren Sägeblattüberstandes wird der optimale Sägeaustritt errechnet.

Optimierte Schnittlängenautomatik

  • Der Sägewagen wird über die Optimierung gesteuert. Schnittanfang und Schnittende werden berechnet, so dass der Sägewagen unter der Platte vorpositioniert werden kann.

Motorische Nuthöhenverstellung

  • Nuttiefenverstellung von 0 - 115 mm programmierbar über die Steuerung und Optimierung. Die Verstellung erfolgt über eine Kugelumlaufspindel im 0/1 mm Bereich, inklusive grafisch unterstützter Nutsoftware.
  • Die bidirektionale Nutfunktion (FCM - Fast Cut Modus) - sorgt für kürzeste Zykluszeiten beim Nuten. Das Nuten findet sowohl im Gegen- als auch im Gleichlauf statt.

Elektrische Vorritzsägenverstellung

  • Einfaches und perfektes Einstellen der Vorritzsäge über den Bildschirm in kürzester Zeit und mit minimalem Aufwand.
  • Positionen der Sägeblätter können zum Werkzeug und dann zum Material abgespeichert werden, daher keine zusätzlichen Einstellungen beim Wechsel von z.B. Werkzeugen für verschiedene Materialien notwendig.
  • Ein- bzw. Ausschnitteinrichtung ermöglicht das Einsetzen von Nuten, Fenster- und Eckausschnitten inkl. grafisch unterstützter Programmiersoftware.

Intelligente Werkstückspanner

  • Die standardmäßig schwimmend gelagerten Spannzangen mit einer intelligenten Ansteuerung über die Software bieten Ihnen einen Gewinn an Zykluszeit, Schnittqualität und Materialschonung. Automatische Einzelschaltung der Spannzangen über den generierten Schnittplan. Vorteil: Keine Beschädigung der äußeren Plattenkanten, da die Werkstückgröße im Vorfeld über die Software geprüft wird. Zusätzlich sparen Sie sich große Mengen an Pneumatikenergie, da nur die zur Spannung nötigen Spannzangen verwendet werden.

Winkelanpressvorrichtung, doppelte Ausführung

  • Die Ausrichtkraft wird über Material(-Parameter) und Pakethöhe automatisch vorprogrammiert und über die Optimierung vorpositioniert. Dadurch enstehen keine Wartezeiten beim Ausrichten der Plattenstreifen gegen das Winkellineal. Stufenlos regulierbarer Druck (ab 0 Nm) für dünne und leicht verformbare Materialien. Ein reines Anlegen der Winkelanpressvorrichtung ohne Druck an das Werkstück ist möglich.

Frei programmierbarer Breitenanschlag

Präzisionsgeführter, frei programmierbarer Breitenanschlag auf einer Linearführung mit dynamischem Servoantrieb.

Präzisionsgeführter, frei programmierbarer Breitenanschlag auf einer Linearführung mit dynamischem Servoantrieb. Drei Doppelfingerspannzangen im Anschlagbereich erlauben das zeitgleiche Schneiden schmaler Streifen. Werkstückspannzangen in schwimmender Ausführung gleichen Spannungen innerhalb der Plattenpakete nach oben aus.

Restschnitteinrichtung im Druckbalken

Restschnitteinrichtung im Druckbalken - Die Spannzangen fahren in den ausgesparten Druckbalken ein.

Restschnitteinrichtung im Druckbalken - Die Spannzangen fahren in den ausgesparten Druckbalken ein. Dadurch sind Aufteilungen ohne Restmaß möglich. Dies ergibt eine perfekte Ausnutzung der gesamten Platte.

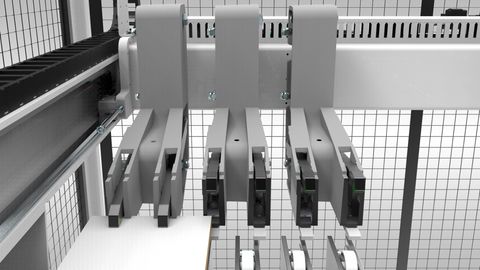

Schwimmend gelagerte Werkstückspannzangen

Die standardmäßig schwimmend gelagerten Spannzangen mit einer intelligenten Ansteuerung über die Software bieten Ihnen einen Gewinn an Zykluszeit, Schnittqualität und Materialschonung.

Die standardmäßig schwimmend gelagerten Spannzangen mit einer intelligenten Ansteuerung über die Software bieten Ihnen einen Gewinn an Zykluszeit, Schnittqualität und Materialschonung.

  • Automatische Einzelschaltung der Spannzangen über den generierten Schnittplan. Vorteil: Keine Beschädigung der äußeren Plattenkanten, da die Werkstückgröße im Vorfeld über die Software geprüft wird. Zusätzlich sparen Sie sich große Mengen an Pneumatikenergie, da nur die zur Spannung nötigen Spannzangen verwendet werden.
  • Stufenlose Druckregelung automatisch über Materialparameter.
  • Sicherheitschaltung über das enthaltene Security Package im vorderen Zugriffbereich - Höchste Sicherheit für Sie und Ihre Maschinenbediener.

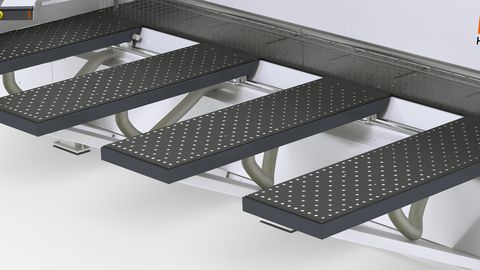

Massive Luftkissentische

Luftbedüster Maschinentisch mit Luftpolstern vor und hinter der Sägelinie
Luftkissentische (1800 mm) vor der Säge

Hohe Funktionalität – perfekte Ergonomie

Die Ausstattung und möglichen Optionen der ZENTREX 6215 definieren sich an den anspruchsvollen Industriestandards.

  • Ein luftbedüster Maschinentisch mit Luftpolstern vor und hinter der Sägelinie sorgt für leichtes und materialschonendes Plattenhandling.
  • Für kleine Werkstücke oder um Platz zu schaffen lassen sich die Auflagetische kinderleicht verschieben.
  • Die Luftkissentische (1800 mm) stützen sich direkt am Maschinenkörper ab und lassen sich - in der verfahrbaren Ausführung - mühelos auf die Materialabmessungen und die Mitarbeiterergonomie einstellen.
  • Extrem stabile Konstruktion der luftbedüsten Auflagetische für schwerste Plattenpakete.
  • Seitlich bzw. frontal montierte Zuführrollen an den Auflagetischen sorgen für eine schonende und ergonomisch leichte Beschickung der Säge (Option).

Das Steuerungspaket CUTCONTROL 2

Das leistungsstarke Softwarepaket für große HOLZ-HER Industriesägen
Grafische 3D-Bedienoberfläche für intuitive Bedienung und Maschinenablauffunktion
Möglichkeiten im Direktschnitt

Das leistungsstarke Softwarepaket für große HOLZ-HER Industriesägen

Die Steuerung bestimmt entscheidend das Leistungsvermögen einer modernen Druckbalkensäge. Bei der ZENTREX Serie übernehmen die Steuerung CUTCONTROL 2 und die vorinstallierten Softwarepakete EASY-PLAN und OPTI-CUT diese Rolle.

Alles auf einen Blick:

  • Großer 21,5"-Monitor serienmäßig (Touchscreen optional), eindeutig zugeordnete, große Buttons, Bearbeitung von Absolut-, Serien- oder Formatschnitten mit integriertem Nuten möglich.
  • OPTI-CUT und EASY-PLAN-Optimierungssoftware ab Werk auf der Maschine vorinstalliert.
  • Prioritätenvergabe einzelner Aufträge jederzeit möglich, Auftragsprogrammierung parallel zum Zuschnitt.
  • Import von CSV.-Dateien standardmäßig im Lieferumfang enthalten.
  • Beim NC-Schnitt grafische 3D-Bedienoberfläche für intuitive Bedienung und Maschinenablauffunktion.
  • Programmgesteuerte Vermaßung der Referenzmaße beim Sägeblattwechsel.
  • Informationsanzeige mit Angabe der Laufmeter von Haupt- und Vorritzsäge.
  • Individuelle Anpassung der Funktions- und Parametereinstellungen.
  • Etiketten-Drucker (Option) für Barcodelabel (auch Data Matrix Barcode inkl. Softwaremodul zur Label-Erstellung).

Möglichkeiten im Direktschnitt

1) Einsetznuten längs oder quer
2) Fensterausschnitt
3) Nuten längs oder quer

Optimierungsmodul EASY-PLAN

Die serienmäßig installierte Optimierungssoftware EASY-PLAN

EASY-PLAN – ihr Name ist ihr Programm

Die serienmäßig auf der Maschine installierte Optimierungssoftware EASY-PLAN stellt alle Funktionen dar, wie zum Beispiel:

  • Eingabe von Materialdaten und von Stücklistendaten
  • Auftragsübersicht
  • Schnittplanübersicht der optimierten Aufträge (Darstellung auf einer Ebene)
  • Manuelles Drehen der Einzelteile oder der gesamten Rohplatte
  • Frei wählbare Front- und Furnierbild-Applikationen (per Drag and Drop)
  • Die materialbezogene Ergebnisdarstellung erfolgt in grafischer Form
  • Eine Anzeige informiert über die benötigten Materialformate, Platten und Restformate pro Auftrag
  • Ein Rücksetzen kompletter Aufträge mit Rückbuchung in die Stückliste ist jederzeit möglich
  • Voller Zugriff auf die Resteverwaltung

Die Materialdateneingabe informiert über Länge, Breite, Dicke des Materials darüber welche Stückzahl auf Lager liegt, die Drehbarkeit unter Berücksichtigung der Maserung, die Materialbezeichnung, die Typennummer und die Besäumung. Zu den Stücklistendaten gehören die Elementnummer, die Positionsnummer, die Stückanzahl, die Länge und die Breite.

Optimierungsmodul OPTI-CUT

OPTI-CUT dient zum Anlegen, Verwalten und Optimieren von Aufträgen

OPTI-CUT – macht die Arbeit noch einfacher

Die auf der Maschine vorinstallierte OPTI-CUT Software dient zum Anlegen, Verwalten und Optimieren von Aufträgen. Die integrierte Optimierungssoftware ist auch als Büroversion OPTI-BASE erhältlich.

  • Die Software liefert beim NC Schnitt ständig aktuelle Auftragsinformationen.
  • Ein zusätzliches Modul importiert Stücklisten aus Anwenderprogrammen mittels CSV. Schnittstelle.
  • Einfache Konfiguration sämtlicher Systemeinstellungen.
  • Materialbezogene Ergebnisdarstellung der optimierten Stücklisten in grafischer Form.
  • Anlegen und Verwalten von Kantenlisten mit vordefinierten Kantenvorschlagslisten.
  • Die definierte Schnittlängenanpassung aus der Software verkürzt die Zykluszeiten entscheidend.
  • Das Restelager verwaltet Ihre Restmaterialien und erspart Ihnen das Suchen von Materialien

Optimierungsmodul OPTI-PRO

OPTI-PRO die Premiumoptimierung mit einer Vielzahl an zusätzlichen Modulen und nützlichen Funktionen
OPTI-PRO die Premiumoptimierung mit einer Vielzahl an zusätzlichen Modulen und nützlichen Funktionen

OPTI-PRO – die Premiumoptimierung

Die Premiumvariante mit einer Vielzahl an zusätzlichen Modulen und nützlichen Funktionen. Diese optionale Büro-Optimierungssoftware ist gerüstet für die schnelle Dateneingabe sowie für den einfachen Import von Schnittdaten aus Branchen- und ERP-Programmen mittels CSV-Schnittstelle. Die OPTI-PRO Software errechnet Ihnen unter anderem die Schnittzeit des optimierten Schnittplanes sowie die zu bestellende Kantenmenge inkl. Materialpreis. Bei Front- und Furnierbild-Applikationen können Sie dieses als sogenanntes Blockteil im Büro abbilden. Über die Drag and Drop Funktion verschieben Sie die gewünschten Einzelteile zur gewünschten Frontabwicklung. Weitere Funktionen wie die Stangen- und Streifenoptimierung oder das integrierte Einfügen von Standardwerkstücken, welche auf Lager gelegt werden sollen, übernimmt die Software selbstständig. Sammelauftäge und weitere Funktionen runden das OPTI-PRO-Paket ab.

Gut zu wissen

Der ECO Mode hilft dabei Strom und Energie zu sparen.

Energiesparen leichtgemacht

Mit dem intelligenten Energiemanagement ECO MODE für HOLZ-HER Druckbalkensägen schonen Sie nicht nur die Umwelt sondern sparen dazu auch noch bares Geld.
