HOLZ-HER ZENTREX 6220 lift: Urządzenie zajmujące niewiele miejsca w zakładzie, wraz ze stołem nożycowym

ZENTREX 6220 lift HOLZ-HER stanowi kompletne rozwiązanie z masywnym stołem nożycowym dla wysokowydajnej produkcji seryjnej.

Formatyzerka HOLZ–HER ZENTREX 6220 lift stanowi kompletne rozwiązanie z masywnym stołem podnośnym dla produkcji seryjnej z wysoką zdolnością przepustową. Niewielkie zapotrzebowanie miejsca w zakładzie i wyjątkowo duży udźwig maszyny ZENTREX 6120 lift umożliwiają szybsze operacje obróbkowe przy dużej przepustowości w trybie cięcia płyt w pakietach. Wariant stołu nożycowego HOLZ–HER może zostać optymalnie zintegrowany w istniejące procesy produkcyjne.

Wszystkie pilarki panelowe serii ZENTREX 6220 HOLZ–HER, dzięki swej niezwykłej dynamice i zastosowaniu precyzyjnej technologii np. w zakresie szlifowanych prowadnic liniowych oraz sterowanym serwonapędom zapożyczonym z technologii CNC, wyznaczyły nowe standardy w segmencie urządzeń wyższej klasy wydajności. Wszystkie modele posiadają precyzyjne, bezszczotkowe serwonapędy wszystkich ruchomych osi, a całkiem nowo opracowane sterowanie SPS oferuje, oprócz wyjątkowej dokładności, również najkrótsze czasy taktów pracy.

Ceny
x

Różne wymogi – różne ceny

Ceny maszyn HOLZHER są równie indywidualne jak Państwa wymogi. Dlatego najlepszym rozwiązaniem jest krótkie omówienie tego, co jest dla Państwa ważne – zaraz po tym otrzymacie Państwo od nas pierwszą, niewiążącą ofertę.

  1. Wyrażam zgodę na przetwarzanie moich danych, które podałem wyżej w celu udzielenia odpowiedzi i udokumentowania mojego zapytania w systemach Grupy Weinig zgodnie z polityką prywatności.
Doradztwo indywidualne
x

Indywidualne doradztwo = wyższa produktywność i efektywność

Wspólnie z ekspertami z firmy HOLZHER znajdziecie Państwo optymalną maszynę, odpowiadającą Państwa wymogom. Prosimy o wysłanie nam wypełnionego formularza. Po jego otrzymaniu ekspert z firmy HOLZHER omówi z Państwem na miejscu wszystkie dalsze szczegóły.

  1. Wyrażam zgodę na przetwarzanie moich danych, które podałem wyżej w celu udzielenia odpowiedzi i udokumentowania mojego zapytania w systemach Grupy Weinig zgodnie z polityką prywatności.

HOLZ-HER ZENTREX 6220 lift:

Więcej informacji

Do pobrania

Prosto, szybko i w sposób przyjazny dla środowiska: więcej szczegółowych informacji jako dokument PDF do pobrania.

Prospekt ZENTREX Serie (PDF, 3 MB)

Dane techniczne

Otwórz tabelę


Dane techniczne

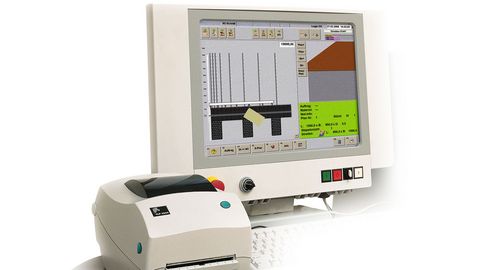

Pakiet sterowania CUTCONTROL 2

Wydajny pakiet sterowania dla dużych pilarek przemysłowych HOLZ-HER
Graficzna powierzchnia obsługi 3 D dla intuicyjnej obsługi i funkcji przebiegów maszynowych

Wydajny pakiet sterowania dla dużych pilarek przemysłowych HOLZ–HER

Sterowanie określa zdolność produkcyjną nowoczesnej pilarki panelowej. W serii ZENTREX rolę tę spełnia sterowanie CUTCONTROL 2 i zainstalowany wstępnie pakiet oprogramowania EASY–PLAN oraz OPTI–CUT.

  • Duży monitor 19” (ekran dotykowy w opcji), jednoznacznie przypisane, duże przyciski ekranowe, możliwość obróbki z cięciami bezwzględnymi, seryjnymi lub formatowymi ze zintegrowanym wykonywaniem rowków (wpustów).
  • Oprogramowania do optymalizacji OPTI – CUT oraz EASY – PLAN wstępnie zainstalowane fabrycznie.
  • Możliwość nadania priorytetu zleceniem indywidualnym w każdej chwili, programowanie zlecenia przebiega równolegle do rozkroju.
  • Przy cięciach NC graficzna powierzchnia obsługi 3 D dla intuicyjnej obsługi i funkcji przebiegów maszynowych.
  • Sterowane programem określanie wymiarów referencyjnych przy wymianie pił.
  • Wskaźnik z danymi dotyczącymi metrów bieżących dla piły głównej i podcinającej (podcinacza).
  • Indywidualne dopasowanie nastawień funkcji i parametrów.
  • Drukarka etykiet (w opcji) z kodem kreskowym (także Data Matrix Barcode łącznie z modułem oprogramowania do tworzenia etykiet).

Masywne stoły z poduszkami powietrznymi

Luftbedüster Maschinentisch mit Luftpolstern vor und hinter der Sägelinie
Stoły z poduszkami powietrznymi (1800 mm) przed piłą
Bocznie wzgl. frontalnie mocowane rolki doprowadzające

Wysoka funkcjonalność – perfekcyjna ergonomia

Technika i opcje dodatkowe pilarki ZENTREX 6220 przystosowane do wymagających standardów przemysłowych.

  • Ein luftbedüster Maschinentisch mit Luftpolstern vor und hinter der Sägelinie sorgt für leichtes und materialschonendes Plattenhandling.
  • Stoły z poduszkami powietrznymi (1800 mm) opierają się bezpośrednio o korpus maszyny, i w ruchomej wersji- są łatwo nastawiane do wymiarów materiału i ergonomii operatora.
  • Stoły podporowe o wyjątkowo stabilnej konstrukcji do ciężkich pakietów płyt
  • Dla małych elementów lub w celu pozyskania miejsca w zakładzie, stoły podporowe przesuwają się z dziecinną łatwością
  • Bocznie, wzgl. frontalnie mocowane rolki doprowadzające na stołach podporowych zapewniają ergonomiczny, lekki i chroniący materiał załadunek piarki

Mocne agregaty tnące do 25 kW

Idealne przenoszenie sił na zasadzie trójkąta sił
Opatentowany agregat piłowy
Precyzyjnie prowadzony wózek piłowy z napędem zębatkowym porusza się na hartowanych prowadnicach liniowych

Duża moc – wysoka jakość

Opatentowany agregat piłowy imponuje osiągami, precyzją i nadzwyczajną wytrzymałością. Serwomotor błyskawicznie podnosi piłę na wymaganą wysokość. Silnik napędowy pozostaje przy tym w swoim położeniu i nie musi być podnoszony razem z piłą, przez co bezstopniowe dosuwanie do głębokości rowka i wysunięcia piły do 130 mm mogą następować bardzo szybko. Dzięki mocnemu silnikowi pakiety płyt o wysokości do 120 mm mogą być cięte bez trudności.

Piła podcinająca sterowana programem nastawiana jest za pomocą techniki serwo. W wyposażeniu dodatkowym do Postformingu dostępna jest piła dla grubości materiału 50 mm napędzana silnikiem o mocy 3,0 kW.

Masywna konstrukcja korpusu maszyny, idealne przenoszenie sił na zasadzie trójkąta sił oraz hartowane i szlifowane prowadnice liniowe i bezszczotkowe serwonapędy wszystkich osi umożliwiają perfekcyjne cięcie ciężkich pakietów płyt.

TwinPress – dwustronne kątowe urządzenie dociskowe

Dwustronne kątowe urządzenie dociskowe (sterowane programem)- dla krótkich taktów

Zakres funkcji:

  • TwinPress – dwustronne dociskanie obrabianego elementu przed i za linią cięcia
  • Sterowanie serwo – automatyczne pozycjonowanie wstępne
  • Długość dociskania: 35 – 2200 w celu uniknięcia uszkodzeń podczas manipulowania materiałem
  • Ułożyskowana obrotowo gumowa rolka dociskowa zapobiega uszkodzeniu elementu

(Dostępne w opcji dla modelu ZENTREX 6220 classic)

Dowolnie programowany ogranicznik szerokości

Precyzyjnie prowadzony, dowolnie programowany ogranicznik szerokości
dowolnie programowany ogranicznik szerokości na prowadnicach liniowych z dynamicznym serwonapędem

Precyzyjnie prowadzony, dowolnie programowany ogranicznik szerokości na prowadnicach liniowych z dynamicznym serwonapędem. Do 3 zacisków z podwójnymi "palcami" w obszarze oporowym umożliwia równoczesne cięcie wąskich pasów. Zaciski mocujące obrabiany element w wykonaniu pływającym niwelują naprężenia w obrębie pakietu płyt w górę.

Pływająco łożyskowane zaciski mocujące obrabiany element

Łożyskowane pływająco zaciski mocujące element
Inteligentne zaciski mocujące
Do elementów okleinowanych w opcji dodatkowej dostępne są zderzaki sterowane

Zaciski łożyskowane pływająco na podwójnych prowadnicach liniowych dynamicznie i precyzyjnie umieszczają obrabiany element w pozycji do obróbki. Programowany docisk i inteligentne zaciski mocujące gwarantują manipulację chroniącą element; niezależnie od materiału chronione są w ten sposób krawędzie i narożniki płyt. Dostępny w opcji system pomiarowy przy zaciskach mocujących umożliwia jeszcze szybsze cykle cięcia. System ten przekazuje grubość materiału do sterowania w celu odpowiedniego wstępnego pozycjonowania belki dociskowej.

Dla dokładnego rozkroju elementów okleinowanych, w opcji dodatkowej dostępne są zderzaki sterowane.

Urządzenie do rozkroju bez wymiaru resztowego w belce dociskowej

Urządzenie do rozkroju bez wymiaru resztowego w belce dociskowej. Zaciski wjeżdżają w wydrążenia w belce dociskowej i umożliwiają perfekcyjne wykorzystanie całej płyty.

Precyzyjny stół nożycowy w standardzie

Masywny nożycowy stół podnośny do produkcji seryjnej o dużej zdolności przepustowej

Wysokowydajne rozwiązanie do podnoszenia materiału

Masywny nożycowy stół podnośny do produkcji seryjnej o dużej zdolności przepustowej. Niewielkie zapotrzebowanie miejsca w zakładzie i wyjątkowo duży udźwig pozwalają na dużą przepustowość materiału w zakresie cięcia płyt w pakietach. Wybierzcie Państwo pasujące warianty dla optymalnej integracji z Państwa procesem produkcyjnym.

Sterowany serwo stół podnośny z napędem podnoszenia oferuje wszystkie swoje zalety w połączeniu z korzyściami, jakie przynosi samonośna platforma.

  • Dokładne pozycjonowanie, ściąganie płyt do 9 mm
  • Szybkie cykle przy podnoszeniu / opuszczaniu
  • Nie jest wymagany załadunek symetryczny (optymalna praca przed pilarką !)
  • Nie ma trwałego połączenia z pilarką (nie ma możliwości uszkodzeń)
  • Dla formatów płyt o długości do 4100 mm i szerokości do 2100 mm (w opcji możliwe 2800 mm).

Moduł optymalizacji EASY-PLAN

Dostępny w standardzie program do optymalizacji EASY–PLAN

EASY-PLAN – Waszą wizytówką jest Wasz program

Dostępny w standardzie program do optymalizacji EASY–PLAN posiada wiele funkcji, na przykład:

  • Wprowadzanie danych materiału i danych wykazów elementów
  • Przegląd zlecenia
  • Przegląd planu cięć optymalizowanego zlecenia (prezentacja na jednej płaszczyźnie)
  • Prezentacja wyników w odniesieniu do materiału w formie graficznej
  • Wskazanie informujące o potrzebnych formatach materiału, płytach i formatach resztowych na zlecenie
  • Możliwość wycofania w każdej chwili kompletnych zleceń z możliwością księgowania powrotnego na listę elementów do wykonania

Wprowadzanie danych materiału informuje o długości, szerokości, grubości materiału, o tym jak liczba sztuk znajduje się na magazynie, o zdolności do obracania przy uwzględnieniu rysunku drewna, o określeniu materiału, o numerze typu i o obcinaniu brzegów (brzegowaniu). Do danych wykazów części należy numer elementu, numer pozycji, liczba sztuk, długość i szerokość.

Moduł optymalizacji OPTI-CUT

OPTI-CUT – czyni pracę jeszcze łatwiejszą

Program OPTI–CUT służy do wprowadzania, zarządzania i optymalizowania zleceń. Zintegrowane oprogramowanie optymalizacyjne OPTI–CUT jest także dostępne jako pakiet kombinacji wersji maszynowej i biurowej (OPTI – BASE).

  • Przy cięciach NC oprogramowanie nieustannie dostarcza aktualne informacje o zleceniu.
  • Moduł dodatkowy importuje wykazy elementów z programu użytkownika.
  • Łatwa konfiguracja wszystkich nastawień systemowych.
  • Prezentacja wyników optymalizowanych wykazów elementów w odniesieniu do materiału w formie graficznej.
  • Opracowanie wykazów obrzeży i zarządzanie nimi ze zdefiniowanymi wstępnie wykazami obrzeży proponowanych.
  • Zdefiniowane dopasowanie długości cięć z oprogramowania znacznie skraca czasy cykli.

Moduł optymalizacji OPTI-PRO

OPTI-PRO – optymalizacja Premium

Profesjonalna optymalizacja w kompleksowym pakiecie z wieloma modułami dodatkowymi. To dostępne w opcji wyposażenie do optymalizacji dla oprogramowania pilarek jest przystosowane do szybkiego wprowadzania danych, jak również do łatwego transferu danych cięć z programów branżowych i programów ERP (planowanie zasobów przedsiębiorstwa) za pomocą interfejsu CSV. Przykładowo, OPTI– PRO może obliczać czasy cięć i przejąć za Państwa zarządzanie materiałem obrzeżowym. Oczywiście możliwe jest także odwzorowywane rozwinięcie frontów mebli za pomocą modułu części blokowych. Do dalszych wydajnych modułów można zaliczyć:

  • Zarządzenie zleceniem
  • Zarządzanie materiałem i powłoką
  • Przejmowanie danych
  • Konfiguracja
  • Przedstawianie wyniku
  • Księgowania materiału
  • Wprowadzania obrzeży i rowków (wpustów)
  • Stosowanie cięć
  • Optymalizacja części blokowych
  • Obliczanie obrzeży, przejmowanie danych
  • Eksport wszystkich danych
  • Obliczanie czasu cięcia
  • Drukowanie etykiet w biurze
  • Elementy wypełniające
  • Optymalizacja jednokierunkowa (pasmowa)
  • Zlecenia zbiorcze
  • 2 licencje
